技术摘要：

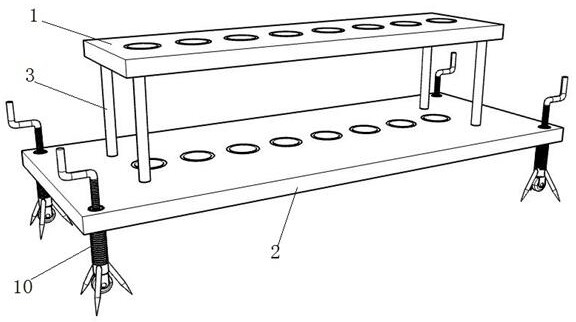

本发明提供了一种用于存放RTK测量设备的保护装置，所述保护装置包括第一隔板及位于所述第一隔板下方的第二隔板，所述第一隔板通过若干个支撑柱与所述第二隔板固定连接；所述保护装置还包括若干个设置在所述第一隔板上的通孔和若干个设置在所述第二隔板上的安放孔，每个  全部
背景技术：
RTK是一种基于载波相位观测的实时动态差分技术，是一种新的GPS测量方法，能 在野外实时得到厘米级的定位精度，极大地提高了外业作业效率。但在实际使用过程中，由 于仪器的结构的特殊性，每次作业前需组装对中杆、接收机及接收天线，每次作业完需拆解 对中杆、接收机、接收机天线输入平台，长期以往，会导致对接收机、中杆、接收天线及输入 平台不同程度的磨损甚至损坏，从而降低了设备的稳定性、精度及工作效率。
技术实现要素：
针对现有技术的不足，本发明提供了一种用于存放RTK测量设备的保护装置，解决 每次作业前后重复组装拆解设备而引起的稳定性低的问题，更好的保护设备和提高工作效 率。 为实现上述目的，本发明提供如下技术方案： 一种用于存放RTK测量设备的保护装置，所述保护装置包括第一隔板及位于所述第一 隔板下方的第二隔板，所述第一隔板通过若干个支撑柱与所述第二隔板固定连接；所述保 护装置还包括若干个设置在所述第一隔板上的通孔和若干个设置在所述第二隔板上的安 放孔，每个所述通孔的正下方设置有一个所述安放孔；所述保护装置还包括在每个所述通 孔中设置有的第一磨损套以及在每个所述安放孔的孔底上设置有的磨损垫；所述保护装置 还包括四个设置在所述第二隔板四角上的固定孔、在每个所述固定孔上安装着固定装置。 优选地，所述固定孔为螺纹孔。 优选地，在每个所述安放孔中还设置有第二磨损套，所述第二磨损套安装在所述 磨损垫上。 优选地，所述固定装置包括圆柱管和若干个固定杆，若干个所述固定杆在所述圆 柱管的圆周方向上呈圆形阵列式排布，所述固定杆的一端固定安装在所述圆柱管上，另一 端形成有尖端部。 优选地，所述圆柱管的外壁上设置有螺纹，所述圆柱管通过所述螺纹与所述固定 孔连接。 优选地，若干个所述固定杆绕所述圆柱管形成了滚轮腔。 优选地，所述固定装置还包括位于所述滚轮腔体中的滚轮、通过U形板与所述滚轮 连接的螺纹杆以及两个安装在所述圆柱管上下两端的螺母。 优选地，所述滚轮通过转轴安装在所述U形板的U形开口中，所述螺纹杆的一端固 定安装在所述U形板上，另一端穿过两个所述螺母与把手固定连接，所述螺纹杆与所述螺母 螺纹连接。 优选地，两个所述螺母位于所述圆柱管内腔中；所述把手为L形杆，所述把手与所 3 CN 111591565 A 说　明　书 2/4 页 述螺纹杆一体成形。 优选地，所述第一磨损套由橡胶材料制成，所述第二磨损套由橡胶材料制成， 所述磨损垫由橡胶材料制成。 本发明实施例提供的技术方案带来的有益效果是： 1、本发明结构简单、设计巧妙，本发明的第一隔板通过支撑柱与第二隔板固定连接，并 在第一隔板与第二隔板上分别设置有通孔、安放孔，而且安放孔位于通孔的正下方；本发明 在使用时，只需将RTK测量设备的中杆插入通孔以及安放孔中，即可完成RTK测量设备的放 置，不需要对RTK测量设备进行拆分；本发明解决每次作业前后重复组装拆解设备而引起的 稳定性低及使用不方便的技术问题，更好的保护设备和提高工作效率。 2、本发明利用第一磨损套、磨损垫，可以有效防止本发明对RTK测量设备的中杆和 中杆尖磨损。 3、本发明利用固定孔和在每个所述固定孔上安装着固定装置的配合，能够使本装 置牢固的固定在地面上，即使在大风的天气下，也不会倾倒，损坏RTK设备，使用方便安全。 4、本发明利用固定装置中的圆柱管通过其外壁上设置有螺纹旋转安装在固定孔 中，使固定装置的拆装更加方便，同时也使本发明不会因地面不平，而导致本发明倾斜，也 使本发明适合更加复杂的地形，特别是山区，当地面凹凸不平时，本发明可以通过转动圆柱 管，即可使本发明调至水平，保持最佳的平衡状态。 附图说明 图1为本发明的结构示意图； 图2为本发明的第一隔板与第二隔板结构示意图； 图3为本发明的第一隔板与第二隔板结构示意图； 图4为图3A部放大图； 图5为图2的剖视图； 图6为本发明的固定装置结构示意图； 图7为图6的剖视图。 图中符号说明如下： 第一隔板1、第二隔板2、支撑柱3、通孔4、第一磨损套5、固定孔6、安放孔7、第二磨损套 8、磨损垫9、固定装置10、把手11、圆柱管12、固定杆13、U形板14、滚轮15、螺母16、螺纹杆17。
