技术摘要：
公开了一种用于铰接式手术器械的手术紧固件。在一个实施方式中，手术紧固件可以包括头部、从头部向远端延伸的轴、以及从头部的近端表面穿过轴延伸至轴的远端端部的通孔。手术器械的紧固件承载件可以被以可滑动的方式接纳在通孔中，并且通孔可以定尺寸并成形为在紧固件  全部
背景技术：
外科网状织物或其他假体修复织物可以用于以外科手术的方式修复疝气。假体修 复织物通常在开放式手术中或通过腹腔镜安置。通常，手术器械用于通过将一个或更多个 紧固件从手术器械的远端端部穿过假体修复织物并部署到下面的组织中而将修复织物固 定就位。然而，包括用于部署紧固件的刚性长形轴组件的手术器械在外科领域内可能具有 有限的运动范围。因此，许多手术器械包括沿着长形轴组件的至少一个可铰接部分，以利于 在外科领域内对紧固件的取向和安置。
技术实现要素：

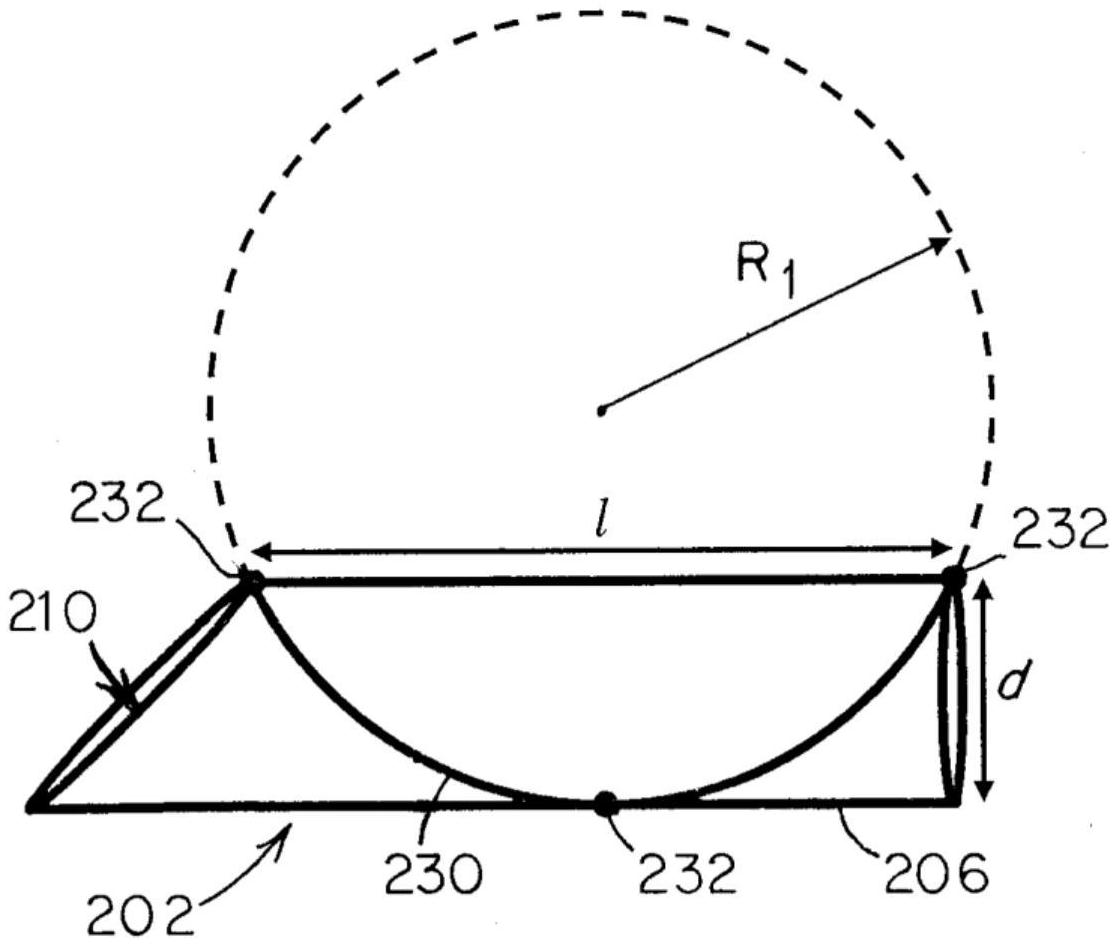

在一个实施方式中，手术器械包括从手术器械的手柄向远端延伸的紧固件承载 件，并且该紧固件承载件能够在非铰接构型与完全铰接构型之间移动。手术器械还包括设 置在紧固件承载件上的紧固件，并且该紧固件包括头部、从头部向远端延伸的轴以及从头 部的近端表面穿过轴延伸至轴的远端端部的通孔。紧固件承载件被以可滑动的方式接纳在 通孔中，并且通孔定尺寸并成形为在紧固件承载件处于完全铰接构型时具有两个或更少的 与紧固件承载件的接触点。 在另一实施方式中，一种操作手术器械的方法包括将紧固件承载件从非铰接构型 移动至完全铰接构型。紧固件承载件从手术器械的手柄向远端延伸，并且在紧固件承载件 上设置紧固件。该紧固件包括头部、从头部向远端延伸的轴以及从头部的近端表面穿过轴 延伸至轴的远端端部的通孔。紧固件承载件被以可滑动的方式接纳在通孔中。该方法还包 括当紧固件承载件处于完全铰接构型时使通孔与紧固件承载件在两个或更少的接触点处 接触。 在又一实施方式中，手术紧固件包括头部、从头部向远端延伸并包括远端梢部的 轴、朝向远端梢部倾斜的倾斜表面以及穿过头部、轴和倾斜表面的通孔。倾斜表面终止于位 于通孔的相对的侧部上的两个肩部处，并且远端梢部远离倾斜表面的所述两个肩部向远端 延伸。 在再一实施方式中，手术紧固件包括头部、从头部向远端延伸的轴以及、从头部的 近端表面穿过轴延伸至轴的远端端部的通孔。通孔在通孔的近端端部处具有第一横向尺寸 并且在通孔的远端端部处具有第二横向尺寸，并且第一横向尺寸小于第二横向尺寸。 应当领会的是，可以以任何适合的组合来布置前述概念和下面论述的附加概念， 因为本公开在此方面不受限制。此外，当结合附图考虑时，本公开的其他优点和新颖特征将 根据以下对各种非限制性实施方式的详细描述而变得明显。 在本说明书和通过参引并入的文献包括相矛盾和/或不一致的公开内容的情况 下，应以本说明书为准。如果通过参引并入的两个或更多个文献包括彼此相矛盾和/或不一 5 CN 111601567 A 说　明　书 2/9 页 致的公开内容，则应以具有稍迟的有效日期的文献为准。 附图说明 附图并不意在按比例绘制。在附图中，各个附图中所图示的每个相同或几乎相同 的部件可以由类似的附图标记表示。为了清楚起见，并非每个部件都会在每个附图中被标 记出。在附图中： 图1是可铰接手术器械的一个实施方式的示意性图示； 图2是图1的可铰接手术器械的内部部分的侧视图； 图3是图1的手术器械的长形轴组件的分解图； 图4是手术紧固件的一个实施方式的立体图； 图5是图4的手术紧固件的横截面侧视图； 图6是根据一个实施方式的接纳在紧固件承载件上的紧固件堆叠体的一部分的立 体图； 图7是根据一个实施方式的接纳在紧固件承载件上的紧固件堆叠体的一部分的横 截面侧视图，其中，该紧固件承载件处于铰接位置； 图8是根据一个实施方式的紧固件和紧固件承载件的一部分的示意性图示； 图9是根据一个实施方式的紧固件和紧固件承载件的一部分的示意性图示；以及 图10是手术紧固件的一个实施方式的横截面侧视图。
