技术摘要：
本发明公开了一种用于农业种植的施肥装置，属于农业种植领域。一种用于农业种植的施肥装置，包括底板，所述底板的顶部外壁连接有搅拌箱，所述搅拌箱的内部连接有搅拌杆；所述第二转动轴的外壁连接有转盘，所述转盘上设有放置槽；所述底板的底部连接有支撑板，所述支撑  全部
背景技术：
农业为通过培育动植物生产食品及工业原料的产业，农业属于第一产业，研究农 业的科学是农学，农业是支撑国民经济建设与发展的基础产品；施肥是指将肥料施于土壤 中或喷洒在植物上，提供植物所需养分，并保持和提高土壤肥力的农业技术措施，施肥的主 要目的是增加作物产量，改善作物品质，培肥地力以及提高经济效益，因此合理和科学施肥 是保障粮食安全和维护农业可持续性发展的主要手段之一。 现有技术中的施肥通常都是人工手动施肥，劳动强度大，工作效率低，且通常都是 将肥料直接施加在土壤表面，但是由于肥料容易挥发，则会导致肥料的有效利用率降低，使 得成本提高，给使用者带来极大的不便。
技术实现要素：

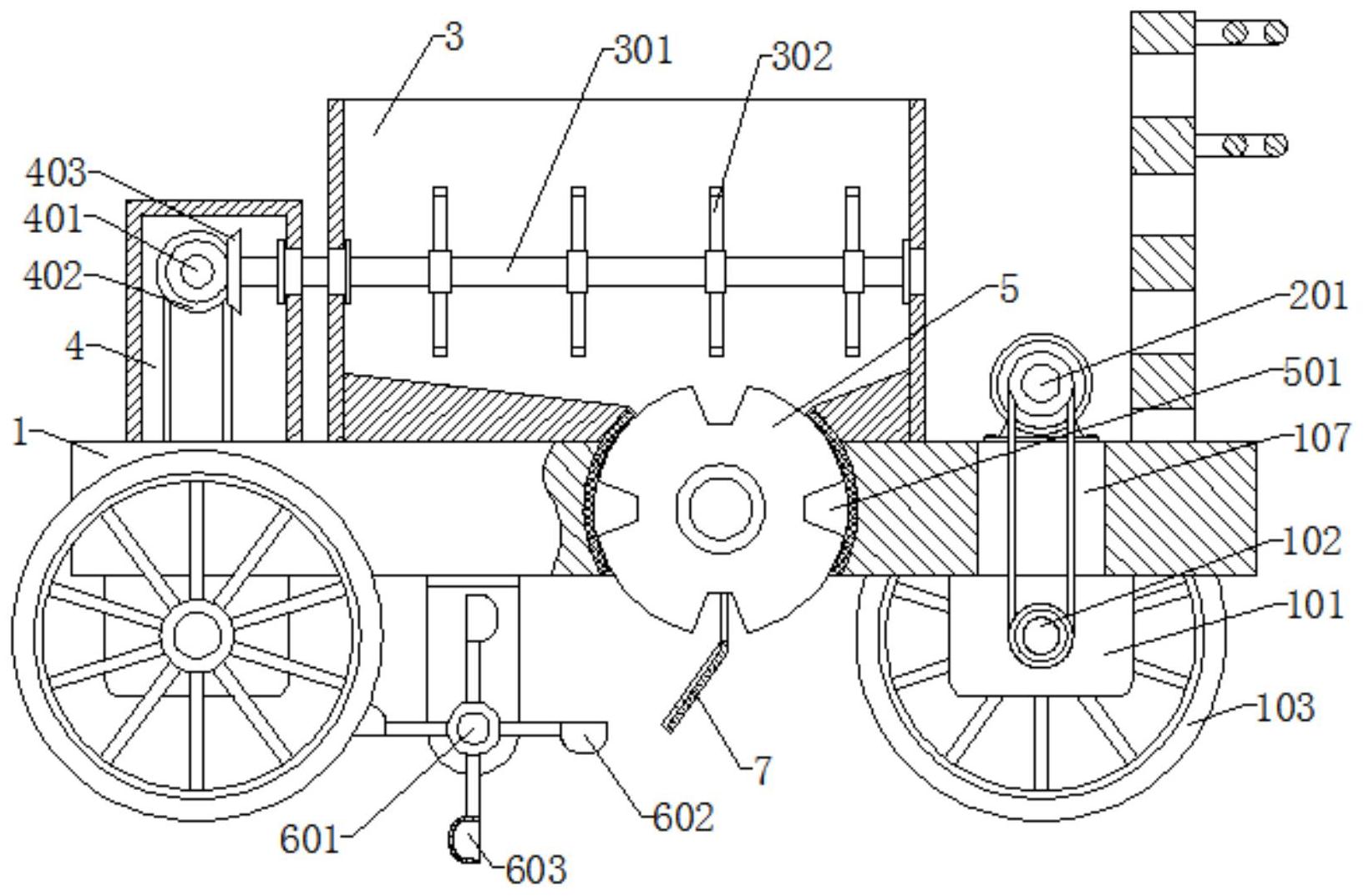

本发明的目的是为了解决现有技术中存在的问题，而提出的一种用于农业种植的 施肥装置。 为了实现上述目的，本发明采用了如下技术方案： 一种用于农业种植的施肥装置，包括底板，所述底板的顶部外壁连接有搅拌箱，所 述搅拌箱的内部连接有搅拌杆； 所述底板内转动连接有第二转动轴，所述第二转动轴的外壁连接有转盘，所述转 盘上设有放置槽； 所述底板的底部还连接有支撑板，所述支撑板上转动连接有第五转动轴，所述第 五转动轴的外壁通过连接杆连接有圆弧块，所述圆弧块内设有圆弧槽； 所述底板的底部外壁还连接有下料板； 所述底板的底部外壁固定连接有固定板，所述固定板上连接有第一转动轴，所述 第一转动轴的外壁连接有滚轮。 优选的，所述底板的顶部外壁连接有步进电机，所述步进电机的输出端连接有输 出轴，所述输出轴与第一转动轴上连接有通过皮带相连接的带轮。 优选的，所述第一转动轴和第二转动轴通过皮带相连，所述第二转动轴与第五转 动轴通过皮带相连。 优选的，所述底板的顶部外壁还连接有传动箱，所述传动箱的内壁转动连接有第 四转动轴，所述第四转动轴与第一转动轴通过皮带相连。 优选的，所述第四转动轴的外壁还连接有第一锥齿轮，所述第一锥齿轮啮合连接 有第二锥齿轮，所述传动箱上通过轴承转动连接有第三转动轴，所述第二锥齿轮连接在第 三转动轴的外壁。 优选的，所述第三转动轴远离传动箱的一端转动连接在搅拌箱的内壁，所述搅拌 3 CN 111602493 A 说　明　书 2/4 页 杆连接在第三转动轴的外壁。 优选的，所述搅拌箱的内壁连接有固定块，所述底板上设有凹孔，所述转盘转动连 接在凹孔内，所述固定块与凹孔的内壁连接有与转盘相配合的毛刷，且所述固定块的顶部 倾斜设置。 优选的，所述下料板与放置槽相对应，所述下料板上设有与转盘相配合的通孔，所 述下料板上还设有固定条。 优选的，所述底板的顶部外壁连接有支撑杆，所述支撑杆那的外壁连接有推手，所 述底板上还设有与皮带相配合的通槽。 优选的，所述底板上还设有长槽，所述长槽的内壁连接有螺纹杆，所述支撑板滑动 连接在螺纹杆的外壁，所述螺纹杆上还螺纹连接有与支撑板相配合的螺母。 与现有技术相比，本发明提供了一种用于农业种植的施肥装置，具备以下有益效 果： 1、该用于农业种植的施肥装置，使用时，首先向搅拌箱内放入肥料，连接好皮带， 然后启动步进电机，推动支撑杆上的推手，从而通过滚轮带动底板前进，且步进电机上的输 出轴会通过皮带带动第一转动轴转动，从而使滚轮转动，降低人们的劳动力，同时第一转动 轴会通过皮带带动第二转动轴转动，第二转动轴则会通过皮带带动第五转动轴转动，第二 转动轴则会带动转盘转动，同时底板后端的滚轮转动则会带动前端的滚轮转动，从而通过 皮带带动传动箱内的第四转动轴转动，从而使第一锥齿轮带动与之啮合的第二锥齿轮转 动，进一步的带动第三转动轴转动，同时使搅拌杆转动，避免搅拌箱内部的肥料结块，且搅 拌杆设置的较细较短，可减小其在搅拌箱内转动的阻力，第五转动轴会通过连接杆带动圆 弧块转动，圆弧块上设有圆弧槽，从而可方便的对土壤进行挖坑，然后第二转动轴则会带动 转盘转动，从而使落在放置槽内的肥料落下，使其落在下料板上，从而通过固定条落在挖好 的坑内，从而完成施肥操作。 该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明劳动 强度低，能够提高工作效率，且可使肥料落在挖好的坑内，提高了肥料的利用率，避免造成 浪费，降低了使用成本。 附图说明 图1为本发明提出的一种用于农业种植的施肥装置的结构示意图一； 图2为本发明提出的一种用于农业种植的施肥装置的结构示意图二； 图3为本发明提出的一种用于农业种植的施肥装置局部的结构示意图一； 图4为本发明提出的一种用于农业种植的施肥装置局部的结构示意图二； 图5为本发明提出的一种用于农业种植的施肥装置传动箱俯视的结构示意图； 图6为本发明提出的一种用于农业种植的施肥装置下料板侧视的结构示意图。 图中：1、底板；101、固定板；102、第一转动轴；103、滚轮；104、第二转动轴；105、支 撑杆；106、推手；107、通槽；2、步进电机；201、输出轴；3、搅拌箱；301、第三转动轴；302、搅拌 杆；303、固定块；304、毛刷；4、传动箱；401、第四转动轴；402、第一锥齿轮；403、第二锥齿轮； 5、转盘；501、放置槽；6、支撑板；601、第五转动轴；602、圆弧块；603、圆弧槽；7、下料板；701、 固定条；702、通孔。 4 CN 111602493 A 说　明　书 3/4 页
